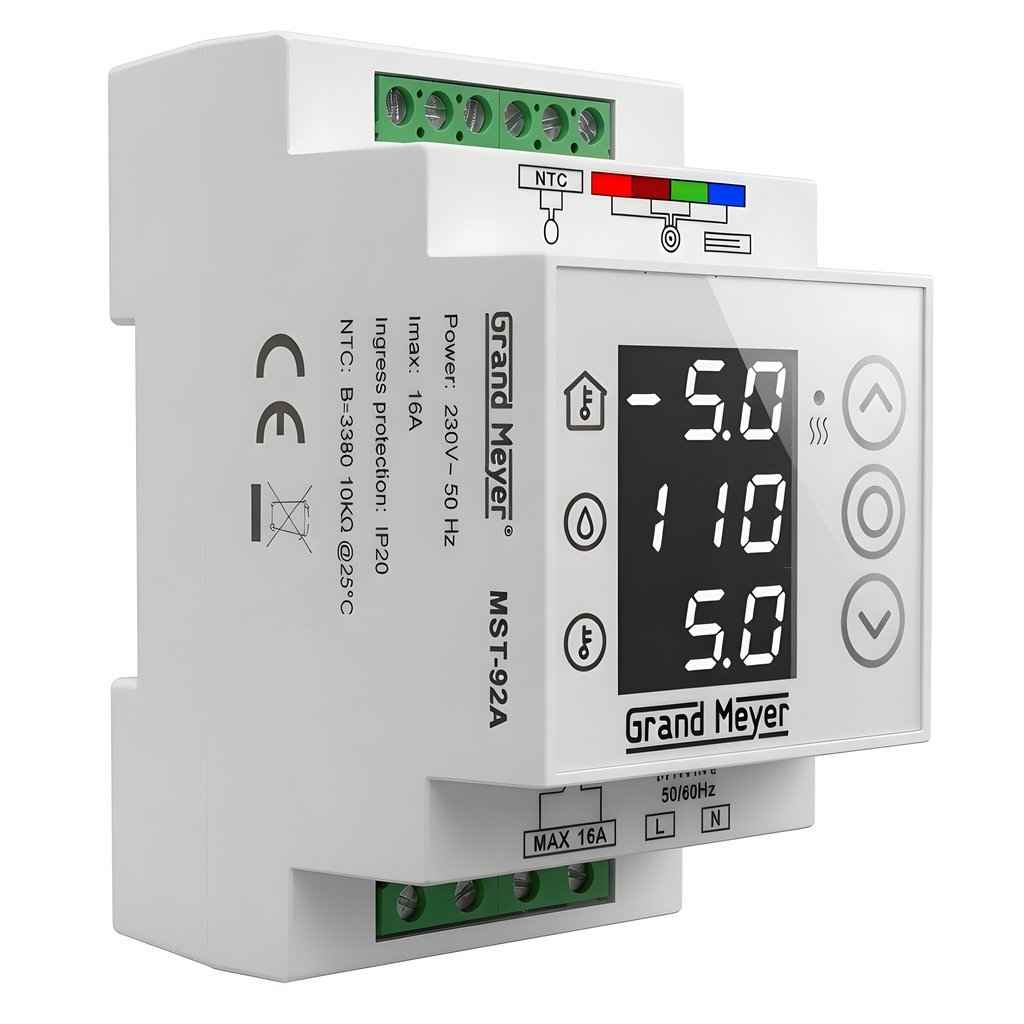

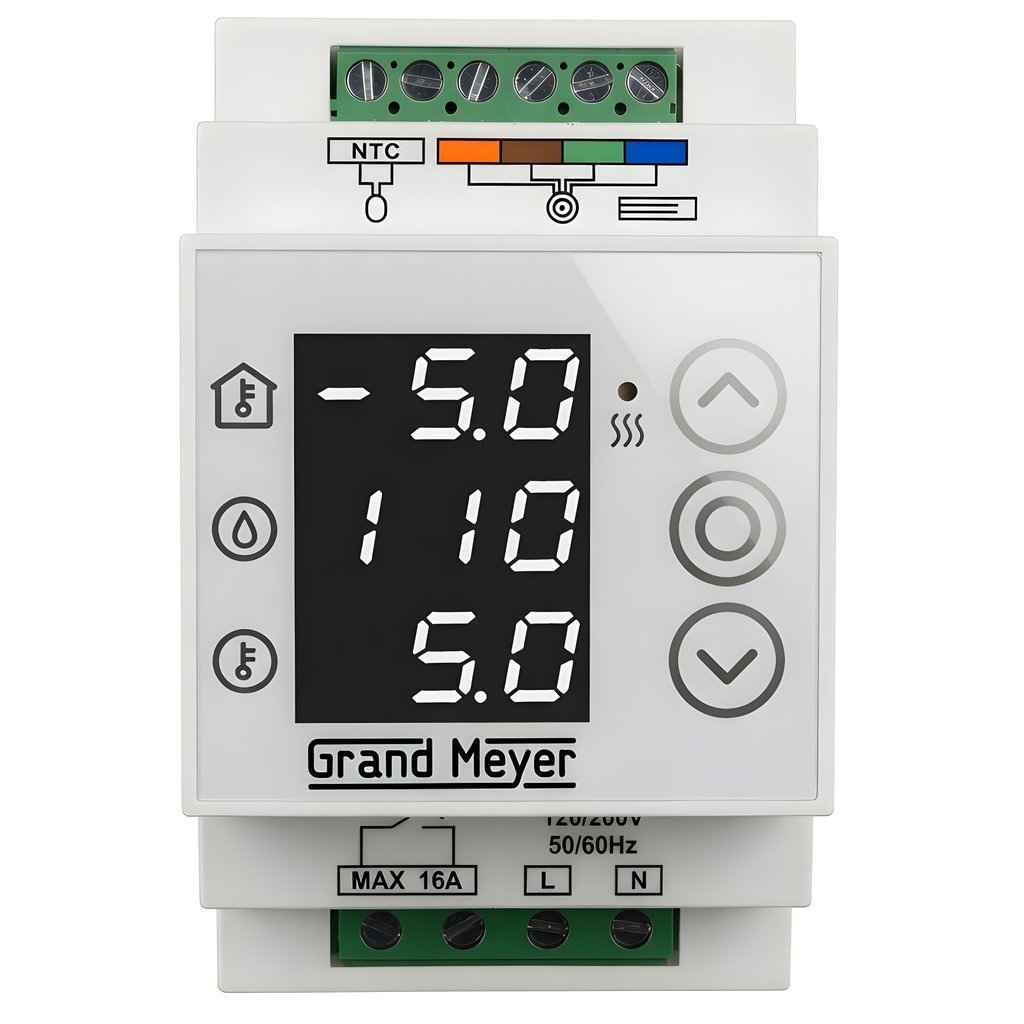

Терморегулятор для управления кабельными системами снеготаяния/антиоблединения MST-92A

Терморегулятор (контроллер для управления кабельными системами снеготаяния) Grand Meyer MST-92A совместно с дачиком температуры наружного воздуха, датчиками осадков и наличия талой воды FSM-12* и WSM-13* предназначен для управления уличными антиобледенительными системами.

Комплект терморегулятора MST-92A с датчиком температуры наружного воздуха, с датчиком осадков и наличия талой воды FSM-12* предназначен для работы в составе систем удаления наледи на открытых площадях, лестниц, пандусов, ступенек, подъездных дорожек, открытых торговых площадей, подземных переходов и т. д.

Комплект терморегулятора MST-92A с датчиком температуры наружного воздуха, с датчиком осадков и наличия талой воды WSM-13* предназначен для работы в составе систем антиобледенения кровель зданий для обогрева злементов водосточных элементов, лотков, желобов, капельников, водосточных труб с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи и сосулек.

*датчики осадков FSM-12 и WSM-13 пославляются отдельно и не входят в комплект терморегулятора MST-92A.

Датчик осадков для грунта FSM-12

Датчик осадков для кровли WSM-13


Алгоритм работы:
Как только показания датчика температуры воздуха попадают в диапазон +5 ... –15⁰С (настраивается), терморегулятор начинает проверять наличие осадков на поверхности датчика осадков и наличия талой воды. Наличие осадков определяется по сопротивлению воды на чуствительных контактах датчика и отображается на экране в относительных единицах. Чтобы растопить снег и избежать образования ледяной корки на поверхности чувствительных контактов, в датчике предусмотрен внутренний подогрев мощностью 5Вт. Для оптимальной работы системы снеготаяния внутренний подогрев датчика каждый час будет включаться на 20 мин и отключаться на 40 мин до обнаружения воды. При обнаружении воды (сопротивление ниже 990 ед.) внутренний подогрев датчика будет работать постоянно. При этом, если сопротивление снизится до установленного предела 200 ед. и ниже (настраивается) включится нагрузка (нагревательный кабель). Чем больше количество воды между контактами датчика, тем меньше сопротивление. Как только сопротивление поднимется выше установленного предела (200 ед.) начнется период постпрогрева, необходимого для полного удаления осадков с обогреваемой поверхности. По истечении времени постпрогрева (настраивается) нагрузка отключится и система антиоблединения будет ждать следующих осадков.

В случае отсутствия датчика осадков и наличия талой воды (FSM-12 или WSM-13), система антиобледенения будет работать постоянно при нахождении температуры наружного воздуха между верхним и нижним пределом (+5 ... –15⁰С - в случае заводских настроек).

Технические характеристики:

Напряжение питания	~230B (±10%), 50Гц
Номинальная потребляемая мощность	2 Вт
Пределы регулирования	верхний от 0⁰С до +10 ⁰С
	нижний от -20⁰С до -1⁰С
Максимальный ток коммутации релейных контактов	16А
Тип внутреннего реле	SPST NO
Размер проводов на клемах	макс. 2,5мм²
Температурный гистерезис	от 0,1⁰С до 10⁰С
Температура эксплуатации	от 0⁰С до +45⁰С
Температура хранения	от -10⁰С до +50⁰С

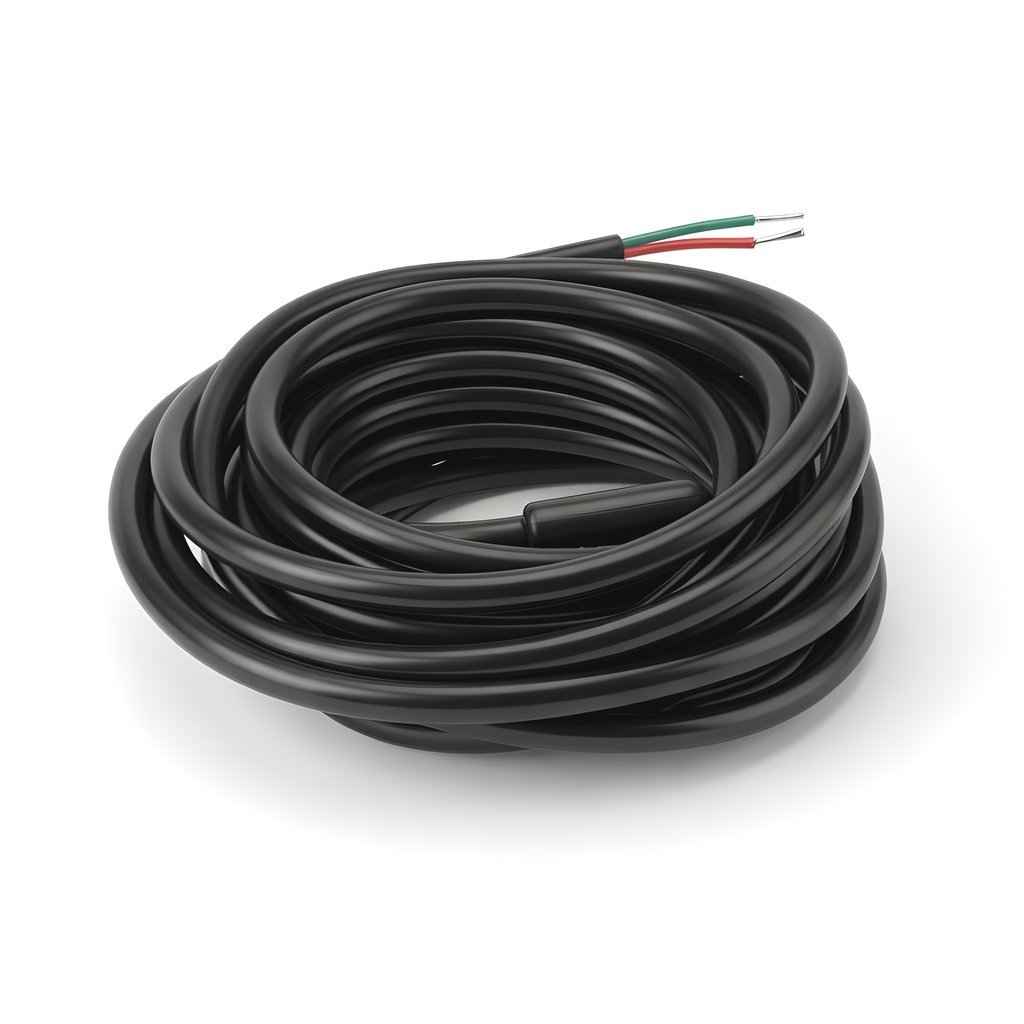

Датчик температуры	NTC, 10кОм при +25°C
Длина соед. кабеля датчика	3 м.
Степень защиты корпуса	IP20
Размеры корпуса	90x53x65мм
Установка	на DIN-рейку (3 модуля)
Вес	198 г.
Гарантия	36 мес.
